Você conhece o princípio básico da medição de temperatura do termopar?

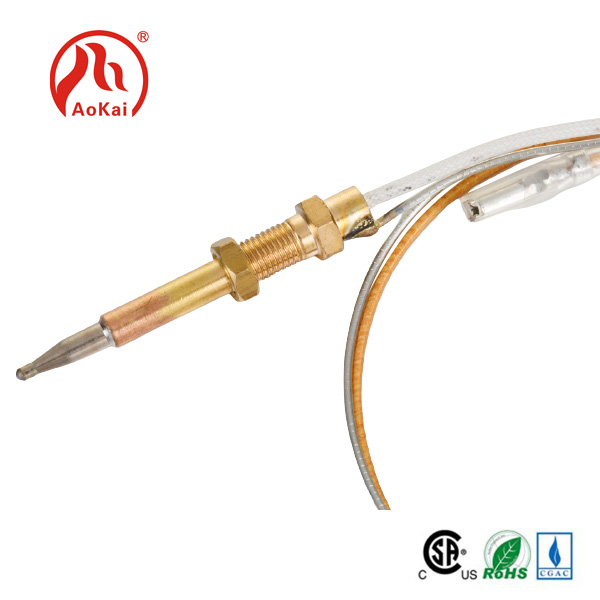

A pesquisa e o desenvolvimento de grande parte do equipamento do módulo de aquisição de temperatura mais vendidos no mercado é baseado no princípio da tecnologia de termopar.Termoparé um elemento de detecção de temperatura e um instrumento primário que mede diretamente a temperatura e converte o sinal de temperatura em um sinal de potencial termoelétrico, que é então convertido na temperatura do meio medido através de um instrumento elétrico.

O princípio básico da medição de temperatura do termopar é que dois condutores de diferentes materiais formam um loop fechado. Quando houver um gradiente de temperatura nas duas extremidades, uma corrente passa pelo loop. Neste momento, existe um potencial termoelétrico entre as duas extremidades, que é o chamado efeito Seebeck.

Os dois condutores homogêneos de diferentes componentes são termopares. O final com uma temperatura mais alta é a extremidade de trabalho e a extremidade com uma temperatura mais baixa é a extremidade livre. A extremidade livre geralmente está a uma temperatura constante. De acordo com a relação funcional entre potencial termoelétrico e temperatura, é feita uma tabela de graduação em termopar; A tabela de graduação é obtida quando a temperatura da extremidade livre é 0 ℃. Termopares diferentes têm diferentes tabelas de graduação.

Quando um terceiro material de metal é conectado aotermoparO loop, desde que a temperatura das duas junções do material seja a mesma, o potencial termoelétrico gerado pelo termopar permanecerá inalterado, ou seja, não será afetado pelo terceiro metal conectado ao loop. Portanto, ao medir a temperatura do termopar, um instrumento de medição pode ser conectado. Após medir o potencial termoelétrico, a temperatura do meio medida pode ser conhecida. O termopar solda dois condutores ou semicondutores A e B de materiais diferentes para formar um circuito fechado.

Quando dois condutores de diferentes componentes são conectados nas duas extremidades para formar um loop, quando a temperatura da junção é diferente, uma força eletromotiva será gerada no loop. Esse fenômeno é chamado de efeito termoelétrico, e essa força eletromotiva é chamada de potencial termoelétrico.TermoparesUse este princípio para medir a temperatura. Entre eles, a extremidade usada diretamente para medir a temperatura do meio é chamada de extremidade de trabalho, e a outra extremidade é chamada de extremidade fria; A extremidade fria é conectada ao instrumento de exibição ou ao instrumento correspondente, e o instrumento de exibição indicará o potencial termoelétrico gerado pelo termopar. O termopar é na verdade um conversor de energia que converte energia térmica em energia elétrica e usa o potencial termoelétrico gerado para medir a temperatura. Para o potencial termoelétrico do termopar, vários problemas devem ser observados.

1. O potencial termoelétrico do termopar é a diferença da função de temperatura nas duas extremidades do termopar, não a função da diferença de temperatura nas duas extremidades do termopar;

2. O tamanho do potencial termoelétrico gerado pelo termopar não tem nada a ver com o comprimento e o diâmetro do termopar quando o material do termopar é uniforme, mas apenas com a composição do material do termopar e a diferença de temperatura nas duas extremidades;

3. Quando a composição do material dos dois fios termopares do termopar é determinada, o tamanho do potencial termoelétrico do termopar está relacionado apenas à diferença de temperatura do termopar; Se a temperatura da extremidade fria do termopar for mantida constante, o potencial termoelétrico do termopar será apenas uma função de valor único da temperatura final de trabalho.
